產品概述

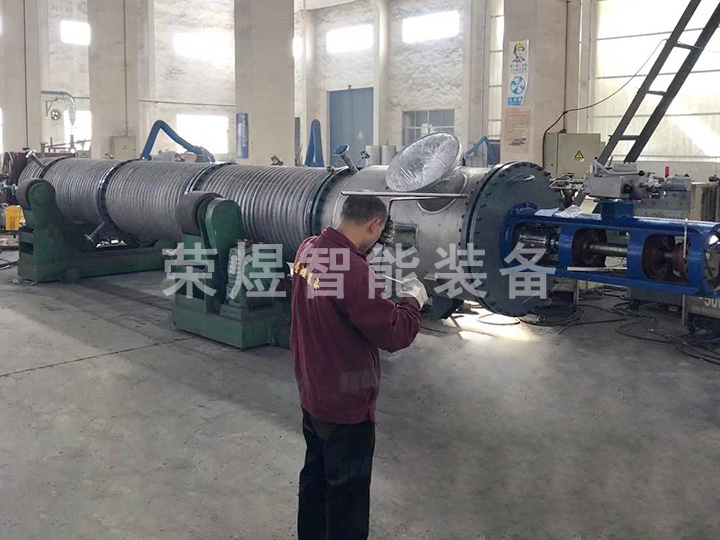

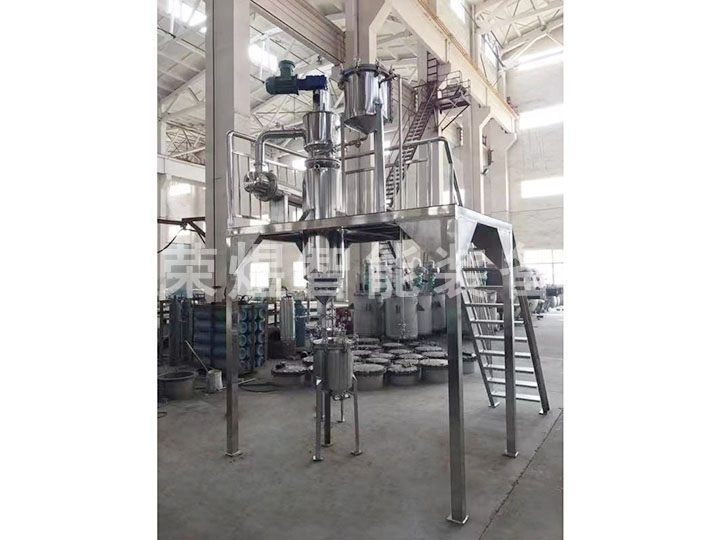

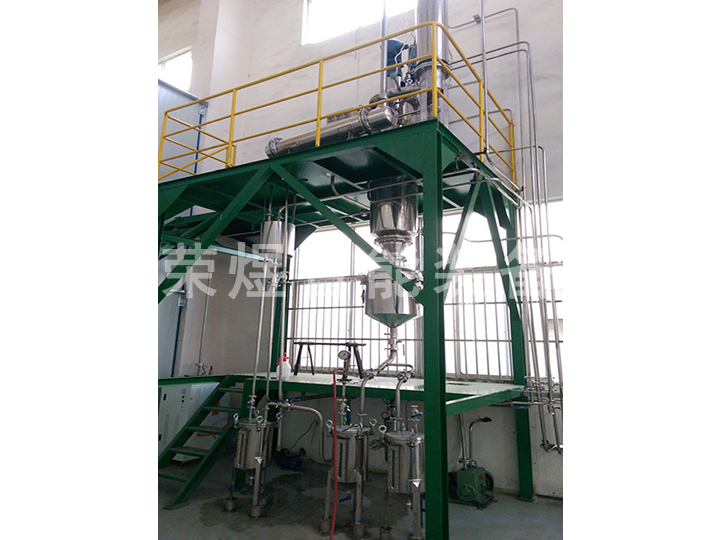

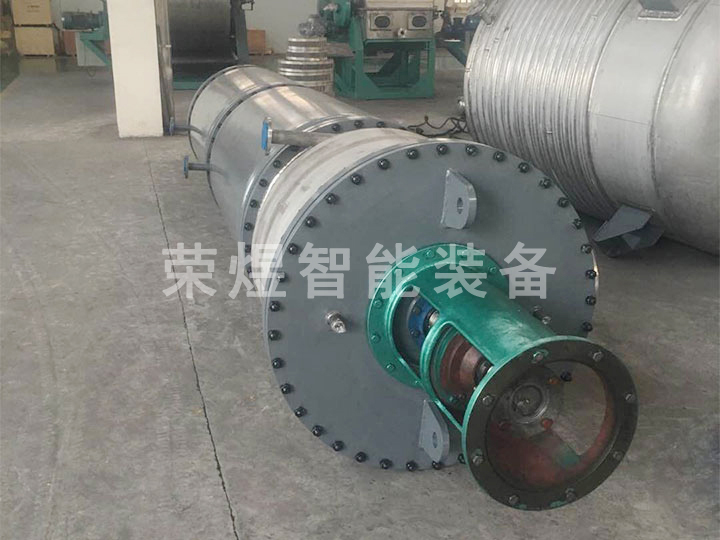

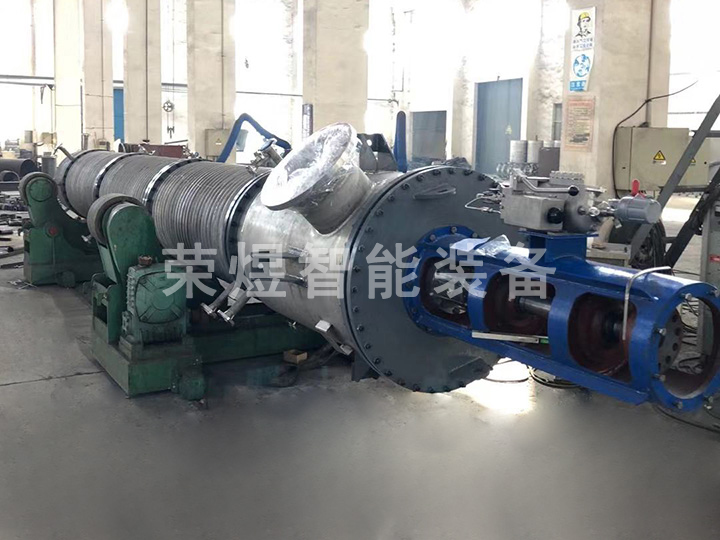

刮板薄膜蒸發器是利用高速旋轉將液體分布成均勻薄膜而進行蒸發或蒸餾的一種蒸發、蒸餾設備，也可進行脫臭、脫泡反應及加熱、冷卻等單元操作，可廣泛適用于中、西制藥、食品、輕工、石油、化工、環保等行業。

性能與特點
本設備采用離心式滑動溝槽轉子，在流量小的情況下也能形成薄膜，在筒體蒸發段內壁表面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的刮板蒸發器相比，蒸發量可提高40-69%，它具有下列性能與特點：
       1、傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m²·hr，熱效率高。
       2、物料加熱時間短，約5秒至10秒之間，且在真空條件下工作，對熱敏性物料有利，保持各種成份不產生任何分解，保證產品質量。
       3、適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可高達10萬厘泊（CP）。
       4、改變刮板溝槽旋轉方向，可以調節物料在蒸發器的打理時間。
       5、蒸發段筒體內壁經過精密鏜削并拋光處理，表面不易產生結焦、結垢。
       6、操作方便，產品指標調節容易，在密閉條件下，可以自控進行連續性生產。
       7、設備占地面積小，結構簡單，維修方便，清洗容易。

主要技術參數

項目型號	LG1	LG2	LG4	LG6	LG8	LG10	LG12
換熱面積㎡	1	2	4	6	8	10	12
蒸汽壓力 Mpa	0.4	0.4	0.4	0.4	0.4	0.4	0.4
真空度 KP	70	70	70	70	70	70	70
蒸發量 Kg/n	150	300	600	800	1200	1800	2400
能耗 kg/n	165	330	850	1200	1600	2000	2600
電機功率 KW	1.5	3	5.5	7.5	7.5	11	15
轉速 rpm	160	160	132	85	85	63	63
設備高度 mm	2600	4872	5640	6406	6990	7320	9460

應用行業及操作單元示例

行業	典型物料	行業	典型物料	行業	典型物料
醫藥	維生素VE、VC	無機	三氯化鈦	有機	高濃度甲醛
	中草藥類、茶多酚、銀杏液		氧化錳		膸對苯二甲酸鹽
	抗生素類		燒堿溶液		三羥甲基丙烷
	制藥溶液		碳酸鉀		有機酸
	醫藥中間體類		溴化鉀、溴化鈉		聚醚多元醇
	單膸胺		硫酸鋁		橡膠防老劑
	咪唑、三唑啉		偏硅酸鈉		聚丙烯酰胺、聚丙烯酸鈉
輕工日化	天然色素、番茄色素		硝酸鉀		染料中間體
	乳酸、L-乳酸		高錳酸鉀		三甲基氫醌
	卵磷脂、磷脂		硫化堿		環氧樹脂
	香精、香料		鎢酸、鉬酸鹽類		雙酚A
	蜂蜜		吊白塊、保險粉		碳酸甲脂、乙脂
	甘油	農藥	呋喃酚	環保	羥基乙酸
	飼料添加劑		除蟲菊酯系列		硫酸鈉廢水
	淀粉糖		乙草胺、丙草胺、撲草胺		氧化鈉廢水
	酶制劑		甲胺磷		氯化銨廢水
	烷基多糖苷		四氫呋喃		硫酸銨廢水
	酵醚硫酸鹽		除草劑類		涂料脫TDI、VOC
	山梨酸鉀	石化	瀝青脫氫組份	油脂	月桂二酸、脂肪酸二元酸
	右旋泛酸鈣		PTA回收、已內酰胺脫溶		油酸酰胺、油酸、亞油酸
	木糖醇多脂		苯乙烯回收		二聚酸、脂肪酸單甘油酯、脂肪酸甲酯

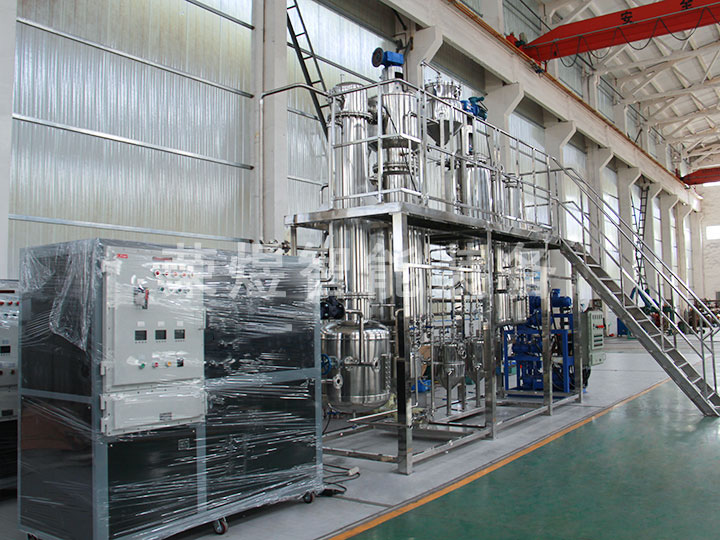

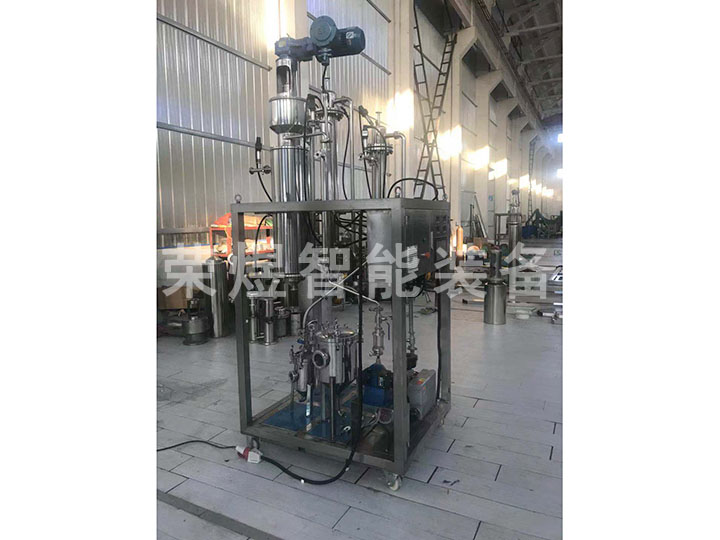

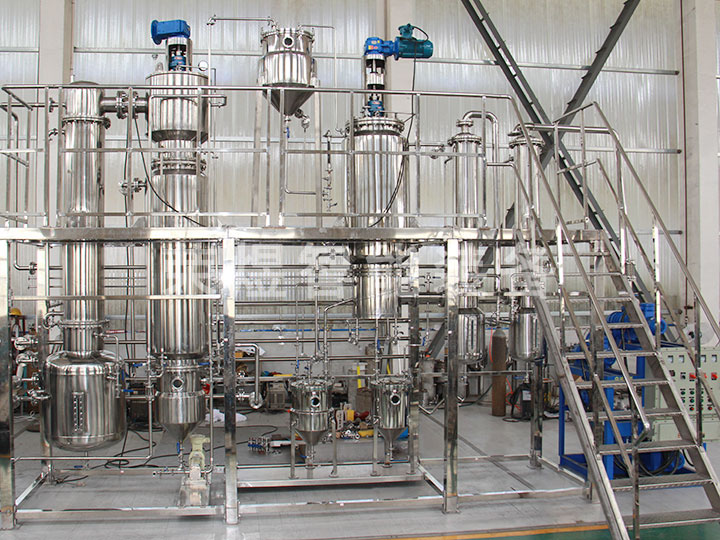

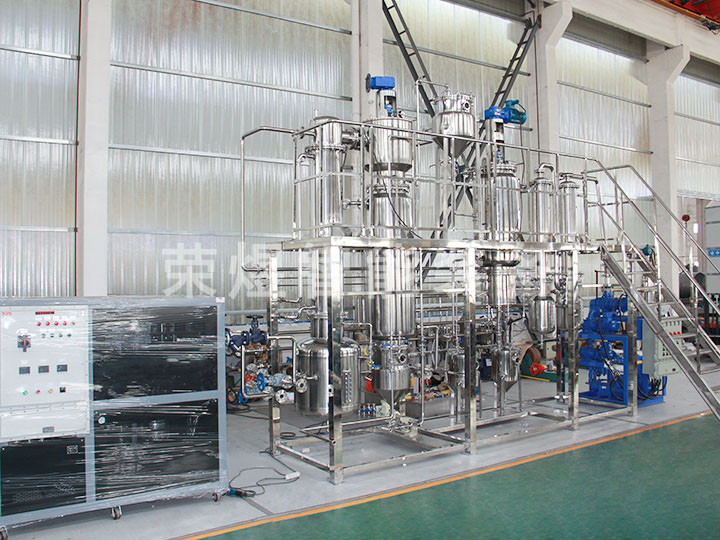

刮板薄膜蒸發實驗裝置

設備特點：本設備鑒于小型試驗設備與大型生產設備之間，在小量生產上可以作為正式生產設備，在量大的產品上可以作為中試設備。經過該設備試驗成功后，可直接放大10至20倍的生產設備。總體尺寸可以在一般實驗室操作，通過PLC觸摸屏操作一目了然，操作簡單，裝有多個溫度點檢測，配套進口計量泵，使整套設備運行穩定，試驗數據準確有效。
結構：本設備主要包括薄膜蒸發器、一級冷凝器、二級冷凝器、原料罐、成品罐、低沸點罐、高沸點罐等部件組成，全部由不銹鋼制造。
加熱方式：導熱油、水蒸汽、熱水
冷卻方式：雙級冷凝防止一次未完全冷凝，再通過二級冷卻器充分冷卻，如有兩種沸點的同時蒸出，可通過控制兩個冷凝器的冷卻水溫度來實現分段收集。
預熱方式：管道式
原料輸出：齒輪計量泵，計量可調，噪音低，輸送平穩。
控制方式：PLC觸摸屏，設定進料量，自動進料，無料自動停止。
計量方式：每個罐獨立顯示重量，蒸出比例自動計算。

主要技術參數

型號	RGM0.3	RGM0.6	RGM1.0
蒸汽或?qū)嵊蛪毫?Mpa	≤0.6	≤0.6	≤0.6
真空度 mmHg	≤700	≤700	≤700
加熱面積㎡	0.3	0.6	1.0
冷凝面積㎡	1.2	2.2	4.0
冷卻面積㎡	0.6	1.2	2.0
受液槽容積 L	15/10/4/4	25/25/15/15	50/40/15/10
設備凈重 kg	~500	~700	~1000
外形尺寸 mm 長×寬×高	1200×1000×2500	1500×1000×2900	1800×1200×3300
